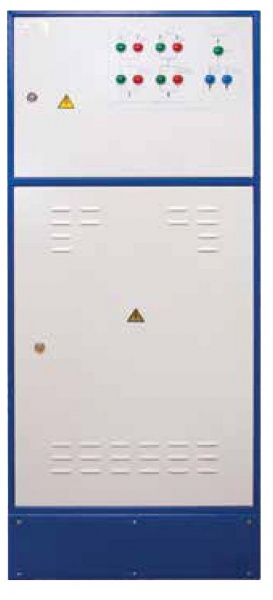

ШКАФ АВАРИЙНОГО ПИТАНИЯ ШАП-540-1200
Шкаф аварийного питания предназначен для обеспечения бесперебойным питанием оперативных цепей высоковольтных распределительных устройств на основе камер КРУ и КСО.
ШАП-540-1200 предназначен для эксплуатации без автоматического перезапуска ИБП исп. 00, и с автоматическим перезапуском ИБП после разряда аккумуляторов и восстановления сетевого напряжения в течении 24 часов.
ШАП-540-1200 предназначен для работы при номинальных значениях климатических факторов УЗ с ограничением по температуре окружающего воздуха при эксплуатации от –25°С до +40°С.
ШАП состоит из металлоконструкции в виде напольного шкафа с верхним отсеком сетевого питания и нижним отсеком «Термостат» для источников бесперебойного питания ИБП1 и ИБП2. Температура в нижнем отсеке контролируется датчиком температуры и поддерживается в интервале от –0°С до +40°С с помощью нагревателей и вентилятора.
| Наименование параметра | Значение |
| Номинальное напряжение, А | 220 |
| Род тока, частота, Гц | ≈ 50 |
| Номинальный ток, А | 2,8 |
| Степень защиты по ГОСТ 14254-69 | iP20 |
| Климатическое исполнение по ГОСТ 15150-49 | УХЛ4 |
| Время зарядки ИБП (90%) час | 4-8 |
| Точность определения порога срабатывания АВР, В не хуже | 3 |
| Гистерезис срабатывания АВР, В | 4–6 |
|
Диапазон срабатывания АВР По времени, при восстановлении напряжения, сек |
5–600 |
| Габаритные размеры (высота, ширина, глубина), мм | 1700 × 750 × 315 |
| Масса (не более), кг | 148 |

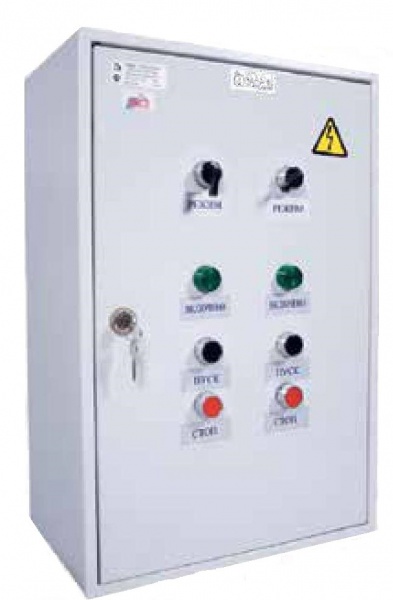

ЯЩИК УПРАВЛЕНИЯ Я-5111
Шкафы управления типа Я-5111 предназначены для местного, дистанционного и автоматического управления асинхронными электродвигателями мощностью до 60 кВт, работающими в продолжительном, кратковременном или повторно-кратковременном режиме. шкафы различаются по наличию реверса управляемого двигателя количеству управляемых двигателей и по набору электроаппаратуры.
Особенности и преимущества:
Особенностью ящиков управления Я-5000 по сравнению со шкафами управления ШУ-5000 является новая металлоконструкция, более компактная и обеспечивающая большую степень защиты от внешних воздействий.
Ящики Я-5110, Я-5111 выпускаются с исполнениями по току от 0.6 А до 160 А. Ящики Я-5114, Я-5115, Я-5410, Я-5411 выпускаются с исполнениями по току от 0.6 А до 25 А.

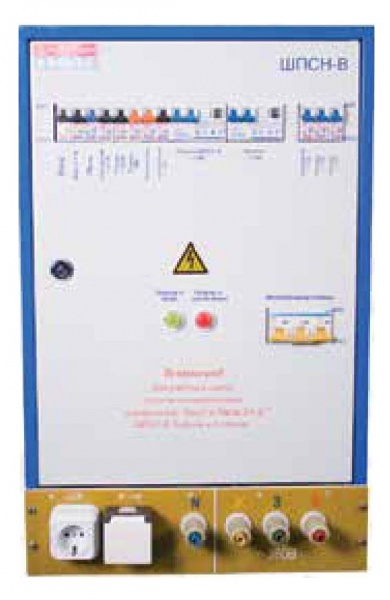

ЯЩИК УПРАВЛЕНИЯ ПИТАНИЕМ СОБСТВЕННЫХ НУЖД МОДИФИКАЦИИ ШПСН-ВУ
Ящик управления питанием собственных нужд модификации ШПСН-ВУ предназначен для питания напряжением 12 и 220 В различных потребителей в помещении высоковольтных распределительных устройств. Ящик управления питанием собственных нужд модификации ШПСН-ВУ имеет узел, оборудованный автоматическими выключателями для подсоединения автоматизированных информационно-измерительных систем АИИС.
| Наименование параметра | Значение |
| Номинальное напряжение, В | 380/220 |
| Род тока, частота, Гц | ≈ 50 |
| Номинальный выходной ток, А | 100 А испытательные клеммы 40 А выход 220В 40 А выход 12В |
| Степень защиты по ГОСТ 14254-96 | iP20 |
|
Климатическое исполнение по ГОСТ 15150-49 |
УЗ с ограничением от –25°С до +40°С |
|
Габариты (длина, ширина, глубина), мм |
700 × 450 × 264 |
| Масса (не более), кг | 29 |

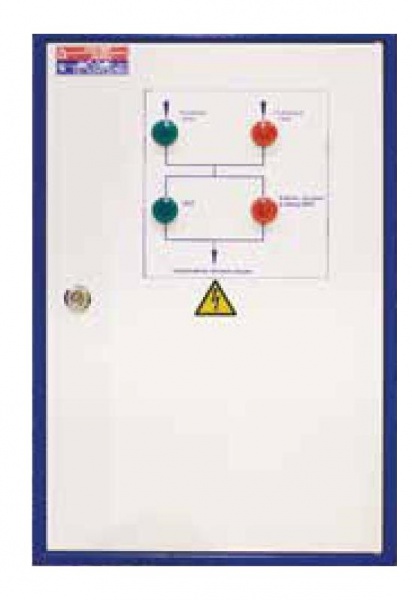

ЩИТОК АВТОМАТИЧЕСКОГО ПЕРЕКЛЮЧЕНИЯ НА РЕЗЕРВ ЩАП-12 МКС
Щиток автоматического переключения на резерв ЩАП-12 МКС предназначен для переключения на резервное питание однофазных электропотребителей, в том числе источников без перебойного питания оперативных цепей высоковольтных распределительных устройств на основе камер КРУ и КСО.
ЩАП-12 МКС с разделительным трансформатором предназначен для питания камер типа КСО-298mSi, для ячеек Sm6 используется вариант без трансформатора.
Щиток предназначен для работы при нормальных значениях климатических факторов УЗ с ограничением по температуре окружающего воздуха от –5°С до +40°С.
| Наименование параметра | Значение |
| Номинальное напряжение, В | 220 |
| Род тока, частота, Гц | ≈ 50 |
| Номинальный выходной ток, А | 2,8 |
| Степень защиты по ГОСТ 14254-69 | iP41 |
| Климатическое исполнение по ГОСТ 15150-49 | УХЛ4 |
| Напряжение срабатывания АВР, В | 187 |
| Габариты (высота, ширина, глубина), мм | 600 × 400 × 214 |
| Масса (не более), кг | 12,5 |

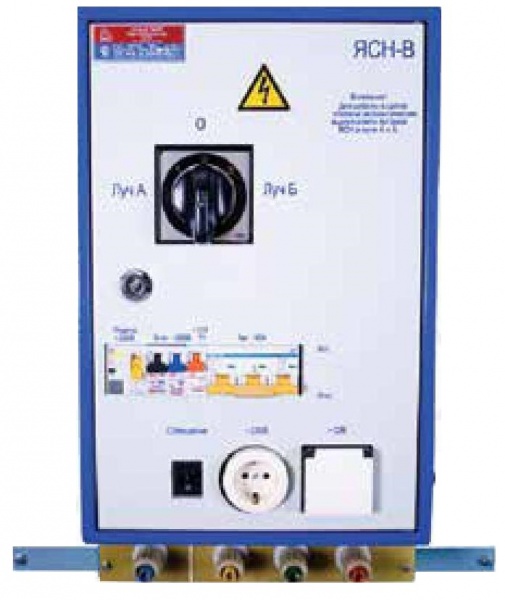

ЯЩИК СОБСТВЕННЫХ НУЖД ЯСН-В
Ящик предназначен для подключения цепей освещения трансформаторных подстанций, а также передвижных измерительных и испытательных устройств, приборов для проверки защиты и автоматики напряжением 12 В, 220 В, 380 В. Ящик имеет лабораторные клеммы для подсоединения нагрузок с токами до 1000 А.
В ящике собственных нужд ЯСН-В УЗ учтены замечания и предложения монтажных и эксплуатационных организаций, имеющих опыт работы с ящиком предыдущей серии ЯСН-М УЗ.
Конструкция ящика согласованна со специалистами «Московской Городской Электросетевой Компании».
Качество изготовления ящиков собственных нужд подтверждено сертификатом соответствия и гарантируется системой менеджмента качества предприятия сертифицированной по ГОСТ Р ИСО 9001-2001.
| Наименование параметра | Значение |
| Номинальное напряжение, В | 380/220/12 |
| Частота, Гц | ≈ 50 |
|
Номинальный ток силовой цепи, А |
100 |
|
Габариты (длина, ширина, высота), мм |
320 × 177 × 550 |
| Масса, кг | 161 |

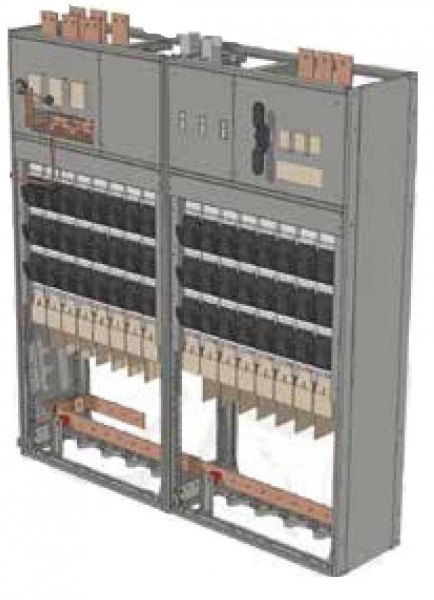

ШКАФ НИЗКОГО НАПРЯЖЕНИЯ ЩРНВ
Изделия входят в комплекты трансформаторных подстанций и распределительных пунктов. Шкафы низкого напряжения серии ЩРНВ различных модификаций предназначены для распределения электроэнергии напряжением до 600 В переменного тока с частотой 50–60 Гц, а также защита кабельных линий от перегрузок и токов короткого замыкания, от 8 до 20 групп.
Основные преимущества:
При реконструкции действующих БКТПу и РТП применение ЩРНВ данного типа дает возможность сохранения первоначальной компоновки объекта и существующих конструкций, пригодных для дальнейшей эксплуатации, так как вводные и секционные рубильники устанавливаются отдельно от шкафа на дополнительных конструкциях, согласно проекта.
