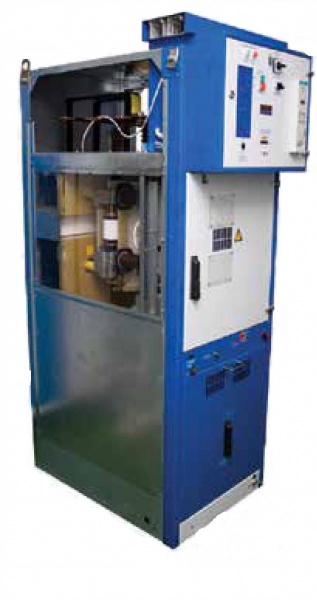

КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ

Серии КСО-395 (Н, М, Т, У)

Камеры КСО-395 напряжением 6 и 10 кВ предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц, систем с изолированной нейтралью.

Особенности и преимущества:

• малые габариты

• сборные шины находятся внутри камеры.

 Наименование параметра  Значение
 Номинальное напряжение, кВ                                                          6; 10
 Наибольшее рабочее напряжение, кВ                                                                            7,2; 12

 Номинальный ток главных цепей, А

 при uн 6 кВ

 при uн 10 кВ

 400; 630

 31,5; 50; 80; 100; 125

 31,5; 40; 60; 80

 Номинальный ток сборных шин, А                                              630
 Габаритные размеры, мм                                650 × 800 × 1750
 Вес                                                                218

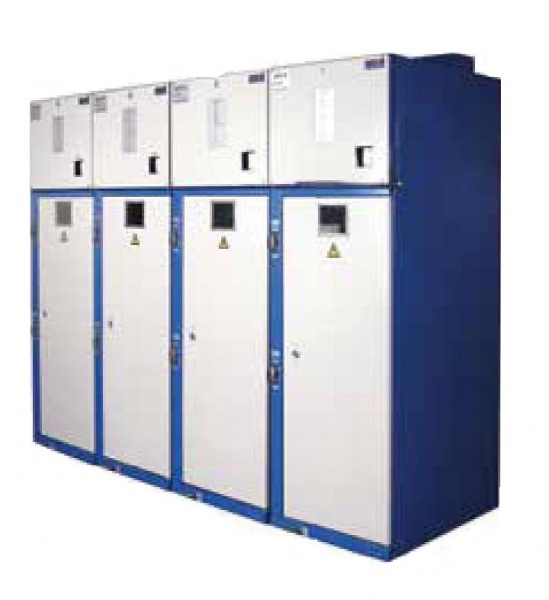

hsdgfsКАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ

Серии КСО-298MSI

Камеры КСО-298mSi напряжением 6 и 10 кВ предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью или заземленной через дугогасительный реактор и изготавливаются для нужд народного хозяйства. Камеры комплектуются вакуумными выключателями типа ЗАН5103 (ВВСТ-10-20) на выкатных тележках.

Камеры допускается применять для работы в следующих условиях:

• в части воздействия климатических факторов по ГОСТ 15150 и ГОСТ 15543.1;

• значение температуры окружающего воздуха от –25°С до +40°С;

• высота над уровнем моря не более 1000 м;

• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров газов в концентрациях разрушающих металлы и изоляцию.

Камеры могут комплектоваться микропроцессорными блоками релейной защиты и автоматики: УЗА, SiPrOTeC, miCOm, SePam, ОРИОН, СИРИУС, ТЕМП.

Камеры изготавливаются по техническим условиям ТУ 3414-027-03989649-2003.

 Наименование параметра                       Значение
 Номинальное напряжение (линейное), uн, кВ                                                  6; 10
 Наибольшее рабочее напряжение (линейное) uнр, кВ                                                      7,2; 12
 Номинальный ток главных цепей (iнгц), А                                                                        800
 Номинальный ток сборных шин (iнгц), А                                        800
 Номинальный ток отключения камер, кА                                                 20

 Предельный сквозной ток камер с высоковольтным

 выключателем (амплитудное значение), кА

 51

 Ток термической стойкости камер с высоковольтным

 выключателем (кратковременный ток), кА

 20

 Номинальное напряжение вспомогательных цепей, В

 - переменного оперативного тока

 - цепи освещения внутри камер

 220В

 ≈ 12





Для расчета стоимости оборудования обращайтесь по телефону (495) 233-02-88
